MOE融合算子
很久没有更新技术文档了诶！
这段时间一直在搞在网计算的相关事宜，看deepgemm的megamoe，看vllm-ascend的dispatch_ffn_combine算子；这俩其实都是MOE的融合算子，只是分别在不同框架下实现；他们的思想其实都差不多：
把本来拆开的 dispatch → 专家计算（FFN）→ combine，收进一个融合算子里。 带来的好处主要是：
- 少发 kernel、少同步：不再为 dispatch / 各 expert / combine 各起一轮，启动与同步开销明显下降，尤其 decode 小 batch 时更敏感。
- 少搬中间结果：token 路由后的中间张量不必反复写回再读出，显存带宽和临时 buffer 都能省一截。
- 通信与计算更好叠在一起：多卡 / 多机场景下，All-to-All 与 grouped GEMM 可在算子内部编排，比「先通信完再算、算完再通信」更容易 overlap。
- 算子内可做专家维度的批处理：按 expert 分组做 GEMM（grouped GEMM），访存更规整，也便于框架做图级融合与常量折叠。
二者只是落点不同：DeepGEMM 的 MegaMoE 偏 CUDA / GEMM 侧 融合，vLLM-Ascend 的 dispatch_ffn_combine 偏 昇腾图算子 融合——思想一致，都是把 MoE 整条数据通路尽量压进一次（或少数几次）下发里。
下面来各自总结一下这段时间看到的东西
# vllm-ascend 的 dispatch_ffn_combine 算子
源码在 vllm-ascend/csrc/mc2/dispatch_ffn_combine/。一次下发里把 路由（dispatch）→ 专家 FFN → 归并（combine） 串起来；昇腾上由两类核分工：AIC 做矩阵乘（Cube），AIV 做路由、激活与写回（Vector），910B 上大致是 1 个 AIC 配 2 个 AIV，两边用核间握手做流水，而不是「整张卡先通信、再计算」的两段式。
# 1. 扫参时先弄清哪些「尺度」
不必记实现里的符号表，只要把问题规模想清楚即可：
| 维度 | 在说什么 |
|---|---|
| 本卡 batch | 当前 rank 上有多少 token 要参与本轮 MoE |
| 隐藏维 / FFN 宽度 | 输入向量多长、第一层 FFN 扩到多宽（决定 GEMM 形状） |
| 每 token 选几个专家 | 路由的 fan-out；也决定后续要搬多少份、写回多少份 |
| 本卡管几个专家 | Expert Parallel 下，权重按卡切分，每张卡只算自己那几路 |
| EP 组里有几张卡 | 专家分布在多少 rank 上，跨卡通信规模由此决定 |
和性能、走哪条路径更相关的，还有三类直觉：
- 路由后的总条数（batch × 每 token 专家数）：条数少时 combine 会走更细粒度的 V2 路径；条数多时用按专家组分块的 V1。
- 专家负载是否均匀：热门专家会分到更多 token，各 expert 组上的计算量可以差很多，扫参时要覆盖「偏斜」而不只测均匀分布。
- 跨卡共享内存是否够大：dispatch / combine 要在卡间共享区里暂存量化后的 token 与计数，规模随 batch、隐藏维、fan-out 一起涨。
每个专家上的实际 batch 不是本卡原始 token 数，而是 路由之后、所有卡汇到该专家上的行数——这才是 FFN 里 GEMM 真正吃的 batch。
# 2. 阶段划分与 AIC/AIV 时间线
启动后 AIC 与 AIV 同时开工：AIV 负责「把 token 分出去、再收回来」，AIC 负责「按专家做两层矩阵乘」；中间靠 完成信号 对齐，谁产出、谁消费，而不是整条链路等大同步。
| 阶段 | 谁在做 | 在做什么 | 同步要点 |
|---|---|---|---|
| 准备 | AIV | 按路由结果排序、量化，把本卡数据摆到 可被其它卡读取 的共享区，并记下「每个专家多少行、原 token 对应关系」 | 本卡内各核对齐 |
| 交换计数 | AIV | 各卡 只互换每个专家的行数（先不搬大段 token），据此算清后面要拉多少、写回写到哪 | 跨卡；不完成不能开始拉数据 |
| 通知计算核 | AIV → AIC | 行数表就绪后，允许 AIC 侧开始第一层 GEMM | 核间握手 |
| 拉取 token | AIV | 按 本地专家 逐组处理：从其它卡 主动读 属于本专家的量化 token，整理成连续块供 GEMM | 每组读完通知 AIC；不做全 EP 大屏障 |
| FFN 第一层 | AIC | 按专家组串行，组内再切块、多核并行做第一次大矩阵乘 | 等对应组的 token 到位 |
| SwiGLU | AIV | 对第一层输出做反量化、激活、再量化，常拆成 两波 与后面 GEMM 交错 | 与 AIC 用信号量流水 |
| FFN 第二层 | AIC | 第二次矩阵乘，仍按专家组 + 分块 | 等 SwiGLU 准备好输入 |
| Combine | AIV | 把本卡算好的专家输出 按路由写回 各目标卡上的共享区 | 只等本卡 GEMM 进度；combine 前 无 全 EP 屏障 |
| 跨卡对齐 | 全体 | 保证各卡写回区都写完 | 全 EP 屏障 |
| 收尾 | AIV | 按路由与门控权重，把多专家结果 还原成原 token 顺序 的输出 | — |
可交叠关系（流水线，不是严格串行）：
| 交叠 | 直观理解 |
|---|---|
| 拉第 i 个专家的数据 ↔ 算第 i−1 个专家的 FFN 前半 | 数据一到就能算，不必等所有专家都拉完 |
| FFN 前半（部分专家） ↔ SwiGLU 第一波 | 先算完的专家可以先过激活 |
| SwiGLU 第二波 ↔ FFN 第二层（前几组） | 第二层 GEMM 与剩余激活并行推进 |
| FFN 第二层（某组） ↔ Combine（同组） | 输出可以按组写回，不必等所有专家都算完 |

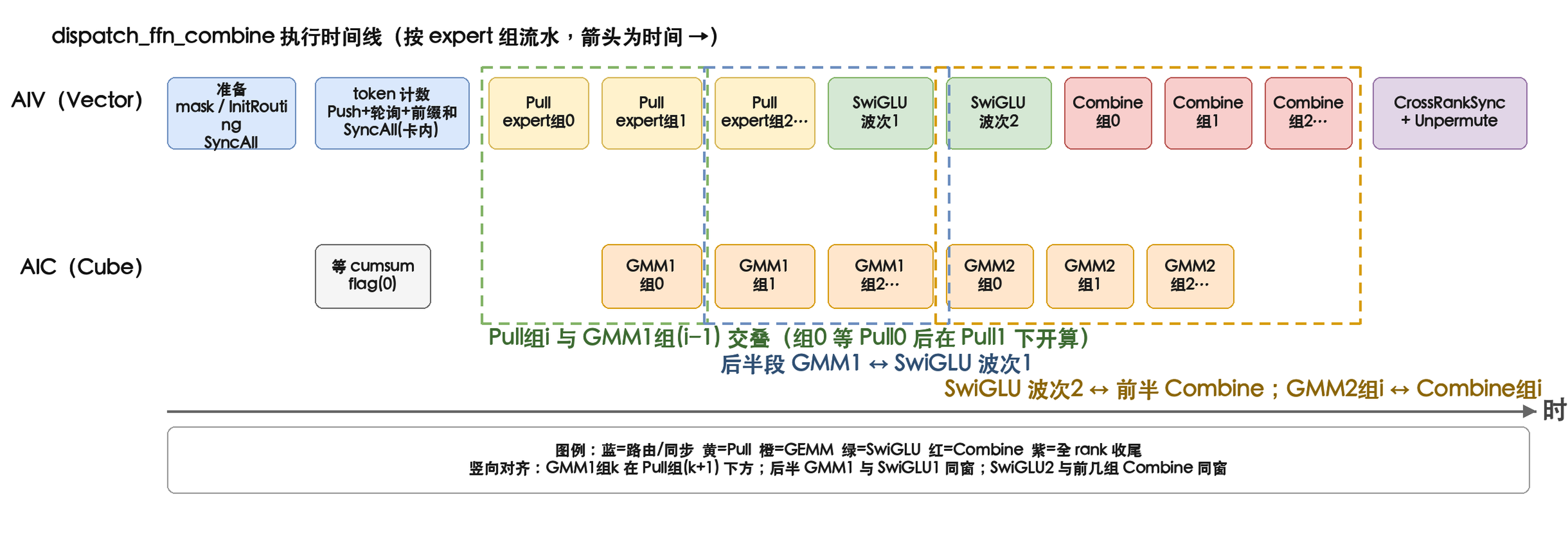

时间线图（AIV / AIC 按 expert 组流水；虚线框标出三组交叠）：
提示：点击上图可全屏放大；放大后可拖动查看细节，再次点击或按 Esc 关闭。
# 3. Dispatch（重点）
三步走
- 本地整理：本卡 token 按目标专家归类、量化，放进共享区，并生成路由元数据（每个专家几行、与原 batch 的对应关系）。
- 只换「清单」：各卡互相告知「我这边每个专家有多少行要给你们」，用很小的跨卡写入 + 轮询完成；据此确定后续要读多少、combine 时写到哪里。整包 token 此时还不搬。
- 按专家拉数据：对本卡负责的每个专家，从其它卡共享区 主动读取 属于自己的行，拼成连续块，再交给 AIC 做 FFN。
多核怎么分工
- 遍历顺序：先固定专家，再扫来源卡（与 combine 对称）。
- 多个 AIV 核按来源卡分片搬运；每完成一个专家组，本卡内对齐一次，并通知 AIC「这一组可以算了」。
- 粒度是 专家组的一批 token，不是来一行算一行。
为什么计数用 Push、数据用 Pull
- 计数 Push：发送方写一小块「就绪信息」，便于各卡快速对齐。
- 数据 Pull：接收方按清单决定读多少、写到哪，能和 按专家组的 GEMM 流水衔接，也便于控制带宽与缓冲，避免发送方盲目灌满。
同步边界
| 边界 | 是否跨卡 | 含义 |
|---|---|---|
| 开始拉 token 之前 | 是 | 各卡专家行数必须对齐，否则不知道读多长 |
| 每个专家组拉完之后 | 否 | 仅本卡内通知 AIC；各卡进度可以不一致 |
# 4. Combine（重点）：V1 与 V2
目标：把本卡上 已按专家排好 的 FFN 输出，根据路由 写回 各 token 所属卡上的共享区；最后再按路由与门控做加权还原。
怎么选路径：当「本卡 batch × 每 token 专家数」不超过约 4096 时走 V2（更细的分块）；否则走 V1（按专家组整块处理）。
| V1（大批量） | V2（小批量） | |
|---|---|---|
| 并行方式 | 按 专家组 切；组内再按来源卡分给各 AIV 核 | 与 GEMM 类似，切成 更小的二维块，块内再分给子核 |
| 与 FFN 第二层 | 通常 整组 算完再写回 | 算出一小块就可以写回一块，减少空等 |
| 更适合 | 专家多、每段数据量较均匀 | token 少或负载不均，避免「整组等齐」 |
遍历顺序：与 dispatch 一样，外层专家、内层来源卡（V2 只是在组内再多一层小块网格）。
同步边界
| 边界 | 是否跨卡 | 含义 |
|---|---|---|
| Combine 之前 | 否 | 只等本卡 FFN 第二层进度；各卡可先后开始写回 |
| Combine 之后、还原输出之前 | 是 | 必须保证各卡写回区都可见，因为还原时要读 别的卡 上的结果 |
# 5. 计算：两层 GEMM 与 SwiGLU
标准 MoE FFN 的三段在这里仍成立，只是嵌进融合核里：
- 第一层 GEMM：把路由来的 token 块 × 第一层权重，得到较宽的中间表示。
- SwiGLU：向量核上做反量化 → 激活 → 再量化，得到第二层输入；实现上常 分两波，以便和后面的 GEMM 交错。
- 第二层 GEMM：再乘第二层权重，得到该专家上的输出，供 combine 写回。
AIC 侧：每个专家组内，把矩阵乘 切成小块，多块分给多个 AIC 核并行；组与组之间 串行，组内还要等 AIV 把该组 token 拉齐。
AIV 侧：SwiGLU 按 连续多行 处理；第一波不必等所有专家的第一层 GEMM 都结束——与上文「可交叠」一致。
整体仍是：按专家批处理 + 核间流水，用较少的全局屏障换更高的 overlap。
# DeepGEMM 的 MegaMoE 算子
实现落在 DeepGEMM：sm100_fp8_fp4_mega_moe（Blackwell / SM100）与 sm90_fp8_mega_moe（Hopper / SM90）。与拆开跑的 dispatch → 两段专家 GEMM → SwiGLU → combine 在语义上一致，但合并成 一次下发。下文时间线以 SM100 的线程分工为主（TMEM + 独立 Epilogue warp）；SM90 的差异在文末点明。
核心调度不是「整层串行四段」，而是 expert-wave：
路由交换 → Dispatch(Pull，按 BLOCK_M 与 GMM1 交叠)
→ 对每个 expert-wave（波宽 kNumExpertsPerWave）：
整波 Linear1：GMM1 + SwiGLU（融在 L1 epilogue）
整波 Linear2：GMM2 + 散写（融在 L2 epilogue）
→ 全组栅栏 → Combine 加权归并
2
3
4
5
# 0. 和 dispatch_ffn_combine 是不是一回事？
逻辑上基本是同一条路：先对齐「每个专家要收多少 token」→ 把 token 拉进本卡专家池 → 两层 FFN（矩阵乘 + SwiGLU）→ combine（先 散写 回各源卡，再 加权归并）。差别主要在 硬件怎么分工与调度切分键（MegaMoE 是 expert-wave；昇腾样例更常按 expert 组 / microbatch）：
| vLLM-Ascend | DeepGEMM MegaMoE（SM100） | |
|---|---|---|
| 谁算矩阵、谁管路由 | AIC 专做 GEMM，AIV 做路由、激活、写回 | Dispatch warp 计数与 Pull；MMA warp 做两层 UMMA；Epilogue warp 做 L1 的 SwiGLU / L2 的散写与最终 Combine |
| 跨卡怎么传 | 卡间共享区；计数先推、数据后拉 | 多卡 对称显存 + NVLink 轻量栅栏（不走 NCCL 大包） |
| Combine | 按 batch 规模选粗/细写回路径 | L2 epilogue 按块散写 → 全组栅栏 → Epilogue warp 做 top-k 加权归并 |
| 数值与平台 | 量化 token 在池里周转 | SM100：FP8×FP4→BF16；SM90：FP8×FP8→BF16（Hopper 有独立实现） |
理解 MegaMoE 需要两层：逻辑依赖仍是 Pull → L1(+SwiGLU) → L2(+散写) → 归并；调度则是波内「先全 L1、再全 L2」，并在 Pull∥L1、L1 内 MMA∥SwiGLU（TMEM）、L2 内 GMM2∥散写 上重叠。
# 1. 扫参时先弄清哪些「尺度」
| 维度 | 在说什么 |
|---|---|
| 本卡 batch | 当前 rank 参与本轮 MoE 的 token 数 |
| 每卡 token 上界 | Host 按最大 batch 预分配；超出直接报错 |
| 隐藏维 / FFN 宽度 | 决定两层 GEMM 的形状 |
| 每 token 选几个专家（top-k） | 路由 fan-out；影响搬运量与 combine 面数 |
| 本卡管几个专家 | EP 下权重按卡切分 |
| 对称工作区大小 | 输入、收发清单、专家池、combine 暂存区共用一块跨卡可见显存，随 batch、隐藏维、top-k 一起涨 |
| 每个专家大概分到多少 token | 全局 token×top-k 摊到专家数上的平均值，用来选矩阵分块、一次 wave 推进几个专家 |
| 「这一批到齐了吗」 | 路由侧每搬进一批（BLOCK_M 条）记一笔；矩阵乘侧凑够该批才算第一层可开算 |
分块策略会随 decode / prefill 的典型负载在 Host 侧自动调整，没有单独的 prefill/decode 模式开关。每个专家上 GEMM 实际吃的 batch，是 路由后各卡汇到该专家的总行数，不是本卡原始 token 数。
# 2. 阶段划分与三组线程流水（SM100）
一次 launch 里，同一 CTA 内按 warp 角色分叉（不是整张卡先通信再计算）：
| 角色 | 典型职责 |
|---|---|
| Dispatch warp | 路由计数、写工单、NVLink Pull、清工作区 |
| MMA warp | Linear1 / Linear2 的 UMMA（经 TMEM 交给 Epilogue） |
| Epilogue warp | L1：从 TMEM 取数做 SwiGLU(+量化)；L2：BF16 epilogue + 散写；最后做 Combine 归并 |
| 阶段 | 谁在做 | 在做什么 | 同步要点 |
|---|---|---|---|
| 路由 · 本地统计 / 写清单 | Dispatch | 扫 token×专家槽，写跨卡可见工单 | 本卡对齐 |
| 路由 · 交换条数 | Dispatch（主控） | 各卡告知每 expert 条数；仍不搬大包 | 跨卡 |
| 跨卡对齐（拉数据前） | 全体相关路径 | 清单与条数可见 | NVLink 栅栏；并与 Epilogue 侧握手后再 Pull |
| 拉取 token | Dispatch | 按调度从源卡 Pull 进专家池；每满 BLOCK_M 行递增到齐计数 | 与 MMA 无全局串行 |
| Linear1 · GMM1 | MMA | 专家池 × 第一层权重 → TMEM | 等对应 数据批 到齐 |
| Linear1 · SwiGLU | Epilogue | 读 TMEM → SwiGLU → 写 L2 输入池 / SF；置 l2_arrival | L1 波内可与后续 GMM1 tile 经 TMEM 分段重叠；不是独立「激活大阶段」 |
| Linear2 · GMM2 | MMA | 消费 L2 池 | 须等本 expert-wave 的全部 Linear1 结束；再按批等该 m_block 的 L1 N tile 就绪 |
| Linear2 · 散写 | Epilogue | 第二层 BF16 按元数据写到源 rank 的 combine 面 | 散写过程中 无 全组大等待 |
| 跨卡对齐（归并前） | 全体 | 各卡散写完成 | 全 EP nvlink_barrier |
| Combine · 归并 | Epilogue | 本卡 token 各 top-k 面加权累加 → y | 与 Dispatch「清空工作区」同窗 |
| 清场 | Dispatch | 清 workspace | 归并之后 / 同窗；再跨卡栅栏 |
可交叠关系（流水线，不是严格串行）：
| 交叠 | 直观理解 |
|---|---|
| 拉第 i 批 ↔ L1·GMM1 第 i−1 批 | 搬进一批记一笔；该批到齐即可开算，不必等所有专家都拉完 |
| L1 内：GMM1 批 i ↔ SwiGLU 批 i−1 | MMA 与 Epilogue 经 TMEM stage 交接；仍同属 Linear1 |
| 整波 Linear1 结束 → 才开整波 Linear2 | Scheduler：kNumExpertsPerWave 内先扫完所有 L1 tile，再扫 L2（不是按批 L1→L2 交错） |
| L2 内：GMM2 批 i ↔ 散写批 i−1 | 同属 Linear2；散写挂在 L2 epilogue |
| 清空工作区 ↔ 加权归并 | 均在散写结束 + 全组栅栏之后 |
MMA warp 不参加 Dispatch/Epilogue 的粗粒度握手，只靠到齐计数、TMEM full/empty 与组内 K 流水推进。

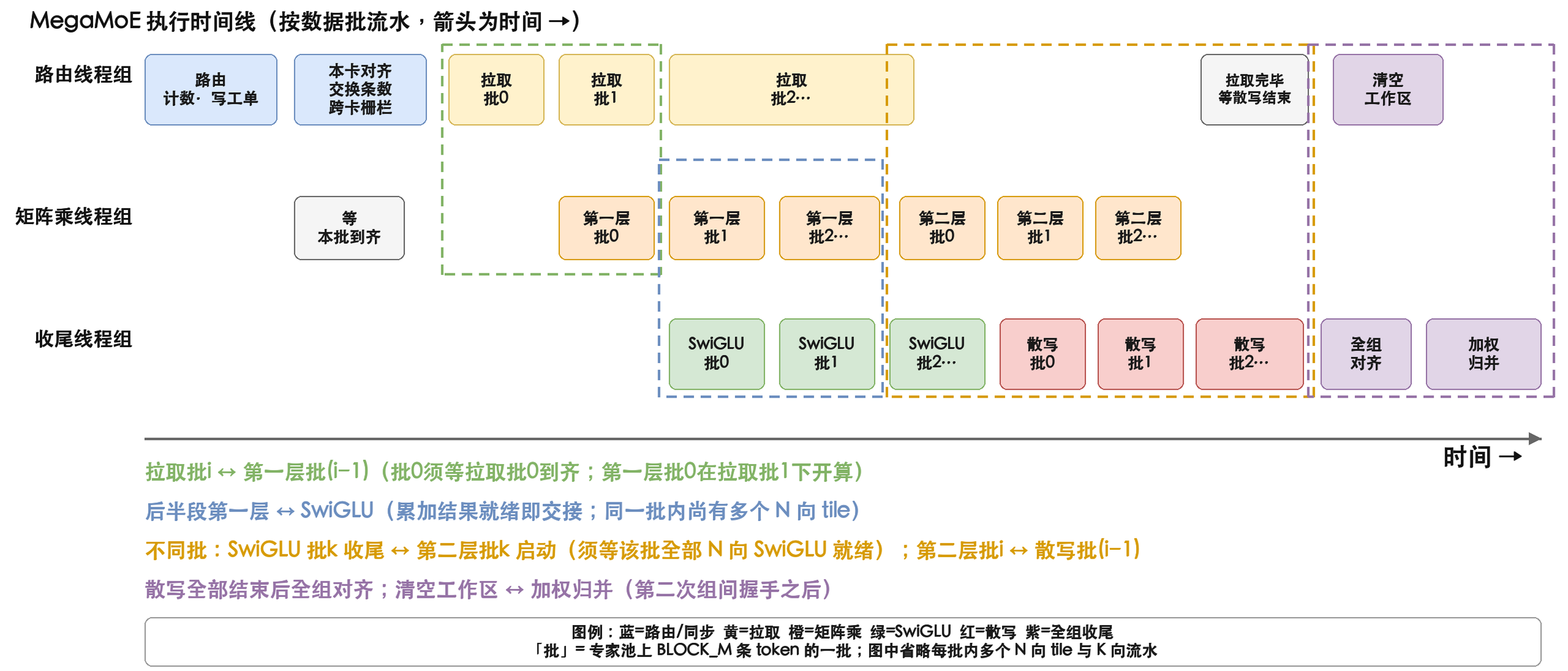

时间线图（Dispatch / MMA / Epilogue；虚线框为互不重叠的四组交叠示意）：
提示：点击上图可全屏放大；放大后可拖动查看细节，再次点击或按 Esc 关闭。
# 3. Dispatch（重点）
三步走
- 本地整理：各 SM 扫本单元负责的 token×top-k，统计各 expert 条数，并把起始 slot 写回 workspace。
- 只换「清单」：主控 SM 把「每个 expert 会收到多少条」写到目标 rank；大包 token 仍不搬。中间本卡
grid_sync+ 跨卡 NVLink 栅栏。 - 按批拉数据：按全局扁平序轮转各 local expert；查工单得源 rank、源 token → TMA 搬进专家池，写入 combine 所需的来源元数据。
遍历与搬运
- 外层 先 expert、再来源 rank 的轮转（「剥洋葱」round-robin），多源 token 交错进池，避免单卡塞满。
- 工单存
token_idx × topk + slot；后续散写靠元数据反查写回地址。 - 计数偏 Push、数据偏 Pull：发送方写 recv 条数与 slot；接收方按清单主动拉——与按
BLOCK_M批的第一层 GEMM 流水衔接。
同步边界（记两条）
| 边界 | 是否跨卡 | 含义 |
|---|---|---|
| 开始拉数据之前 | 是 | 各卡条数与工单必须一致，否则不知道读多长 |
| 每一数据批拉完之后 | 否 | 只通知本卡矩阵乘组；各卡、各专家进度可不同 |
# 4. Combine（重点）：散写与归并
Combine 拆成 散写（Scatter） 与 归并（Reduce） 两段，中间夹一次全 EP 对齐：
| 散写 | 归并 | |
|---|---|---|
| 做什么 | 第二层算出的 BF16，按元数据写到 源 token 所在 rank 的 combine_token_buffer（按 top-k 分面） | 每 rank 只处理 本 rank token：从各 top-k 面 TMA 读出，寄存器 FP32 累加（可叠 gate），再写最终 y |
| 并行 | 按 scheduler 的 L2 tile；算完一块即可散写一块（Epilogue） | 按 token×hidden chunk 双缓冲，掩盖 TMA 延迟（复用 Epilogue warp） |
| 与第二层关系 | 不必等所有 expert 的第二层都算完；但须已进入本波 Linear2 | 必须等 全体 rank scatter 完成 |
| 跨卡 | 单次写经 NVLink 直达对端，过程中 无 集体等待 | 归并前有 nvlink_barrier |
负载偏斜时，瓶颈常在 热门 expert 池变长、scatter 写放大 与 combine 面多读；扫参宜覆盖不均匀路由，而不只测均匀分布。
同步边界
| 边界 | 是否跨卡 | 含义 |
|---|---|---|
| 散写过程中 | 否（单次写可跨卡，但无集体等待） | 各卡 Epilogue 进度可不同 |
| 归并之前 | 是 | 必须能读到别卡散写来的结果 |
| 归并之后 | 否 | 输出已是本卡最终布局 |
# 5. 计算：两层 GEMM 与 SwiGLU
标准 MoE FFN 三段，嵌在 Blackwell UMMA + TMEM 路径里：
- 第一层（Linear1 / GMM1）：专家池 FP8 × FP4 权重（常 2-SM cluster UMMA）→ 累加进 TMEM；TMA 与 MMA 多 stage K 流水。
- SwiGLU（L1 epilogue）：Epilogue warp（不是第三条「激活专用产线」）从 TMEM 取数 → SwiGLU（可叠 top-k 权重）→ 再量化写 L2 池 / SF，并更新该
m_block的就绪掩码。 - 第二层（Linear2 / GMM2）：消费 L2 池 → UMMA → Epilogue 转 BF16 → 散写 到 combine 面。
MegaMoEScheduler 在 Linear1 / Linear2 间切换：按各 expert 的 recv 条数切 M×N block；同一 kNumExpertsPerWave 窗口内先完成全部 Linear1，再进入 Linear2。Host 侧 get_num_experts_per_wave_for_mega_moe* 用「一波 L1 tile 是否喂饱 SM」等启发式选定波宽，并保证整除 num_experts_per_rank。
与 SM90 的差异（避免把两张图混读）：Hopper 路径 没有独立 Epilogue/TMEM 角色——SwiGLU 融在 同一 math warpgroup 的 GMM1 epilogue 里；Pull∥GMM1 与「波内先 L1 后 L2」的调度框架仍相同。
小结（MegaMoE）：单 kernel 内完成 对齐收发规模 → Pull 进专家池 →（按 expert-wave）整波 L1(+SwiGLU) → 整波 L2(+散写) → 全组对齐 + 归并；优势来自 一次 launch、少中间落盘、NVLink 对称内存上的通信与计算交叠，以及 Pull/TMEM/L2 epilogue 多级流水——而不是把激活再拆成与矩阵乘对等的第三条全局阶段。
